来源：慧正资讯 2023-06-15 11:22
慧正资讯，经历了一年的建设周期后，万华化学在宁波大榭开发区万华宁波大榭岛智能物流园区（威尔园区）的5万吨水性树脂项目竣工并顺利投产。据慧正资讯了解，万华化学宁波的5万吨水性树脂项目总投资6.3亿元（含公辅工程），

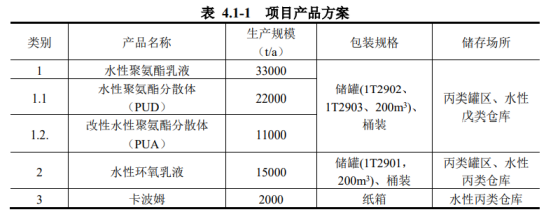

水性聚氨酯树脂/水性聚氨酯分散体（PUD)/改性水性聚氨酯分散体(PUA)
水性聚氨酯是以水代替有机溶剂作为分散介质的新型聚氨酯体系，也称水分散聚氨酯、水系聚氨酯或水基聚氨酯。
水性聚氨酯以水为溶剂，有着无污染、安全可靠、机械性能优良、相容性好、易于改性等优点，在胶粘剂及涂料行业有很好的发展前途。PU离子聚合物对天然和合成橡胶表面均具有很好的粘接性，可用于鞋类的制造；水性PU分散体已在通用溶剂型PU所覆盖的领域大量使用，成功的应用于轻纺、皮革加工、涂料、木材加工、建材、造纸和胶粘剂等行业。
该项目水性聚氨酯采用丙酮法进行生产。先用聚酯多元醇与异佛尔酮二异氰酸酯（IPDI）、六亚甲基二异氰酸酯等多异氰酸酯反应，制备端基为异氰酸酯基（-NCO）的预聚物；预聚体中导人亲水成分（二羟甲基丙酸、三羟甲基丙烷）及扩链剂（二甘醇），进行亲水扩链，得到高粘度的预聚体，同时会在反应过程中会加入适量溶剂丙酮以降低物料的粘度；加入扩联剂反应得到聚氨酯分散体，最后在高速搅拌作用下加入水中，经强剪切力作用下使之分散于水中，制备稳定的水性聚氨酯溶液。
该项目水性聚氨酯产品包含两个系列，分别为水性聚氨酯分散体（PUD）和改性水性聚氨酯分散体（PUA）。两个系列产品均采用丙酮法生产，区别为：水性聚氨酯分散体（PUD）分散时无需加入丙烯酸酯和三乙胺，脱溶工序无需加入叔丁基过氧化氢和连二亚硫酸钠。
环氧树脂是水性环氧涂料中的重要组成部分，环氧树脂含有大量的羟基、醚键等极性基团，对金属底材有优异的附着能力，含有的苯环、C-C链段等基团赋予其较好的耐热性、耐腐蚀性、韧性。与胺固化剂交联，可形成高交联密度的致密漆膜，具有优异的耐化学、耐盐雾性，在工业防腐领域有着不可替代的重要作用。环氧树脂因其具有优异的机械性能及防腐性能，被广泛地应用于防腐涂料的底漆及中间漆。
与其他涂料相比，水性环氧树脂涂料以水作为分散介质，不含有机溶剂或挥发性有机化合物含量较低，无环境污染，没有失火隐患，满足当前环境保护的要求；水性环氧树脂涂料还能与其它水性聚合物体系混合使用，在性能上相互弥补。
水性环氧树脂可以极大地降低传统溶剂型环氧的VOC排放，同时具有和溶剂型环氧接近甚至更加优异的防腐性能。
该项目环氧乳液生产技术采用离子乳化剂与非离子活性乳化剂配合使用，制得了储存稳定性好、耐腐蚀性和耐水性优良的环氧树脂分散体乳液，该法所得乳液粒径小，稳定性好，防腐性能优良，操作简单，有利于工业化连续生产，生产过程包括聚合、分散等。
卡波也称卡波 姆（carbome r），卡波 姆（carbome r)丙烯酸键合烯丙基蔗糖或季戊四醇烯丙醚的高分子聚合物。是一类非常重要的流变调节剂，中和后的卡波是优秀的凝胶基质，有增稠、悬浮等重要用途，工艺简单，稳定性好，广泛应用于乳液、膏霜、凝胶中。
卡波 姆树脂被广泛地用于医药及化妆品领域。只需较少量的卡波 姆树脂就能达到所需要的黏稠度，常规用量为0.10%、0.2%、0.50%，且具有增稠和稳定的作用，从而制备出黏度范围很宽和不同流变性的乳液、膏霜和凝胶类产品。而其他增稠剂如纤维素、汉生胶和黄原胶等使用浓度都很高（约2%），在一些免洗凝胶等比较难增稠同时要求透明度的体系，卡波 姆树脂具有无可取代的作用。
卡波树脂用于液体增稠，在洗护类化妆品中应用越来越多，具有以下优点：
(1）不刺激人的皮肤和眼睛，经过大量毒理学研究发现，它比盐更具安全性，已有50多年的使用历史；
(2）使香波具有高效、持久的悬浮稳定性，丙烯酸/C10～30烷基丙烯酸酯交联聚合物可提高硅油的悬浮性，与纤维素和瓜尔胶相比，悬浮稳定性更高；
(3）提高低泡体系中的泡沫稳定性；
(4）具有耐盐性能，丙烯酸酯/C10～30烷基丙烯酸酯交联共聚物在有盐存在的体系中，仍能保持较高的黏度，受溶液的pH值或电解质浓度的影响较小，应用范围更加广泛；
(5）使用方便，润湿时间短，节省大量的人力、物力和时间；
(6）防腐性能好，不易被微生物分解，容易保存；
(7）具有优良的流变特性，可调节产品的黏度，改善凝胶体系的触变性能，提高产品的稳定性。
该项目中，卡波 姆树脂（carbome r）工艺为，在乙酸乙酯和环己烷溶剂体系中，使用丙烯酸为单体，在交联剂和引发剂存在的条件下，进行热引发自由基聚合，制备出聚丙烯酸树脂，即卡波 姆增稠剂。
